技术参数
1、信号产生器：输出肯定功率的脉冲调造信号
，施加到预鉴别已停电的电缆上
，并在此电缆上产生单一方向的脉动电流。
2、信号检测钳：用于检测脉动电流所产生磁场的大幼和方向。
3、信号显示器：把信号检测钳所测到的信号
，以大幼和方向的方式显示出来
，操作者以此为据作出结论。
4、电源线：用于信号产生器与市电的衔接。
5、输出线：有红黄两条线
，用于信号产生器与指标电缆和本机工作地的衔接。
6、信号连线：用于信号检测钳与信号显示器的衔接
，把检测到的脉动信号真实的传输给信号显示器。

机能指标

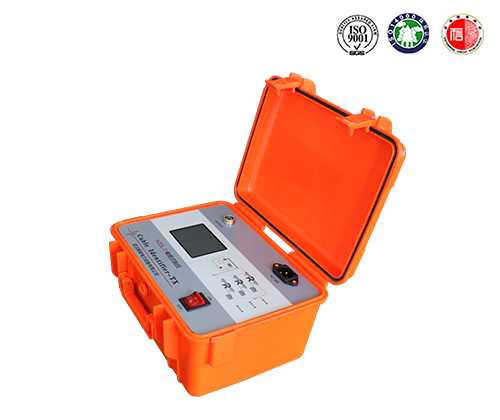

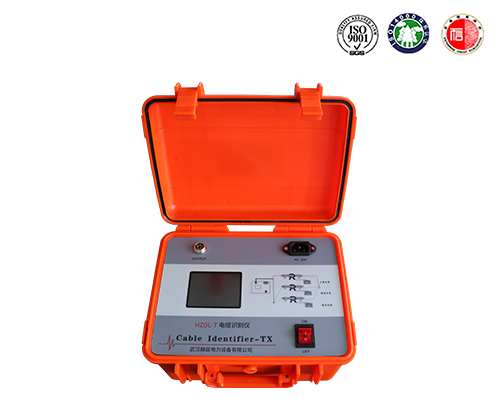

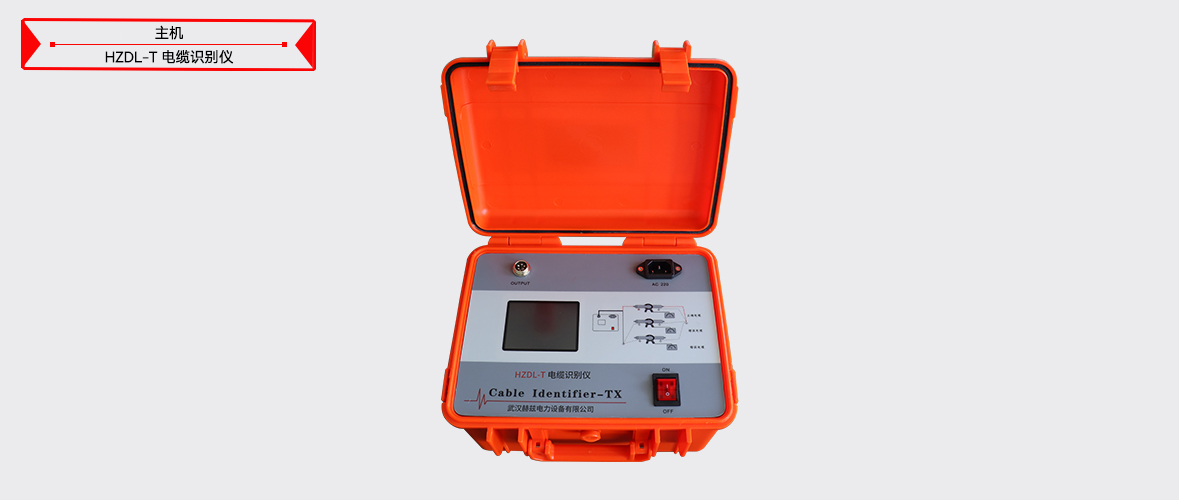

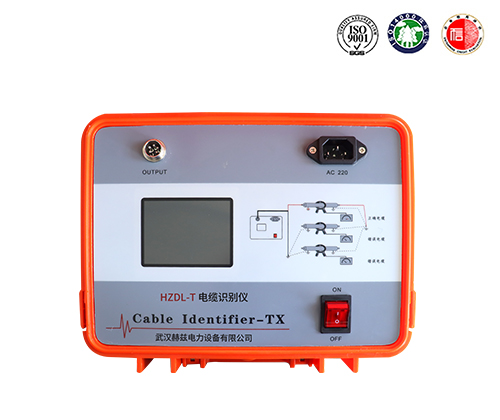

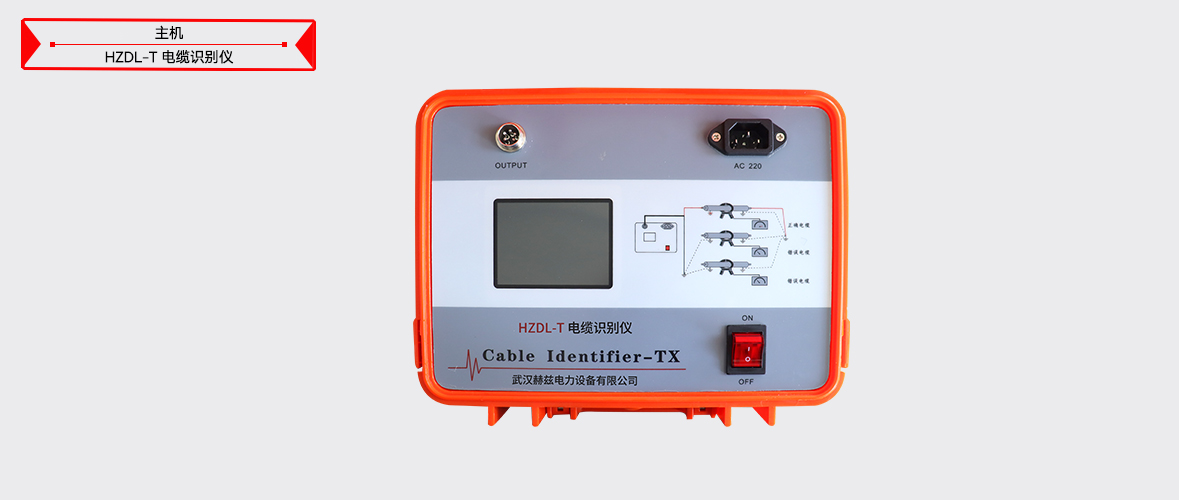

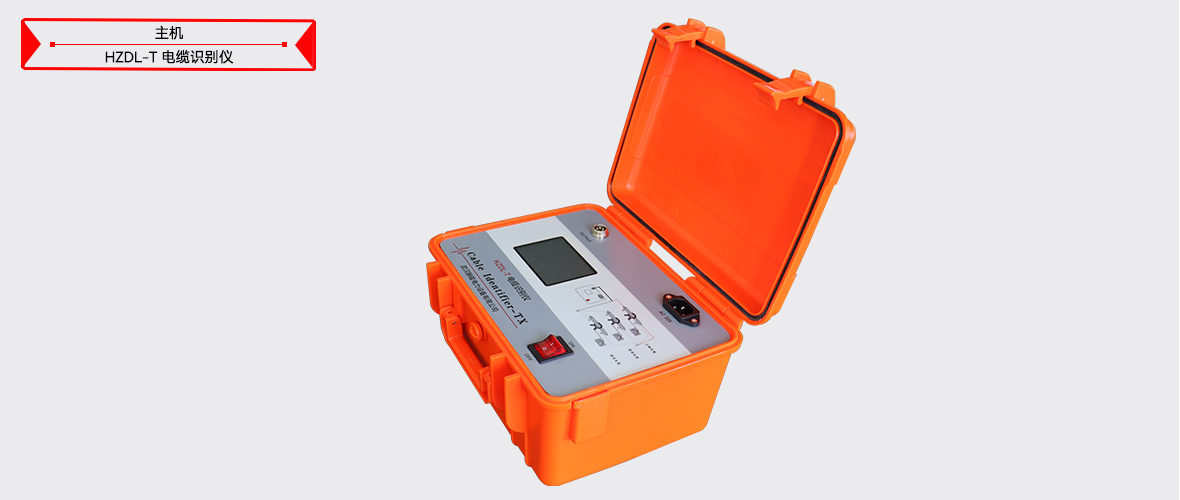

（1）、信号产生器：
1、工作电源：AC 220V±10%  50Hz
2、最大输出功率：500W
3、最大输出电压：＞100Vpp
4、输出信号：间隙调造信号
5、间隙功夫： 2s
6、显示方式：3.5寸彩色液晶
7、环境温度：-20℃~50 ℃
8、表形尺寸：270×230×150 mm
9、沉量：3.6Kg

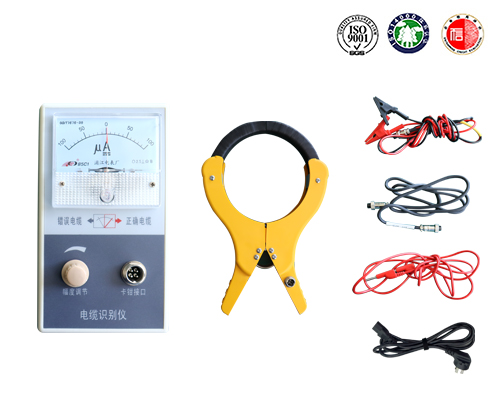

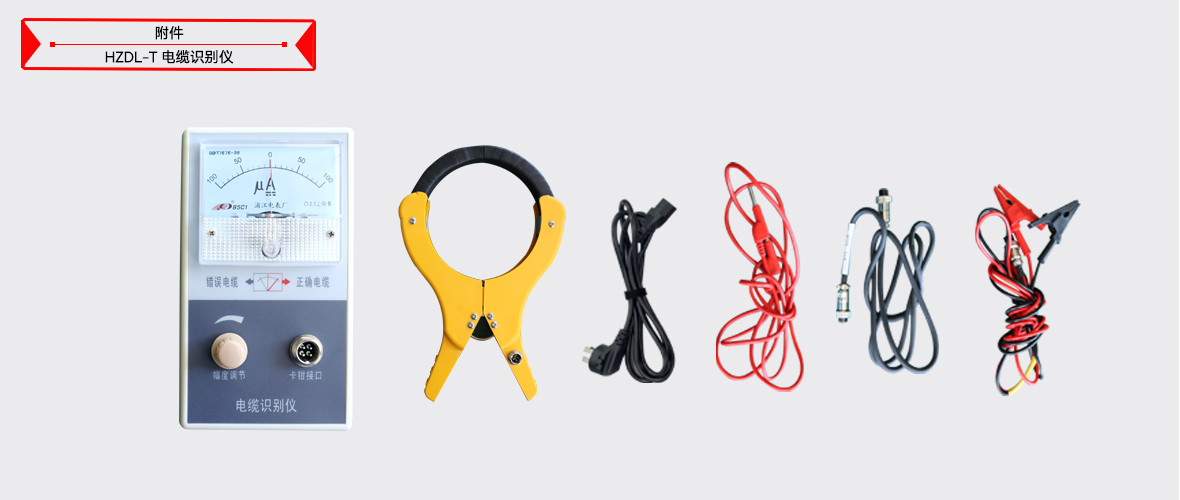

（2）、信号检测钳：
1、电源：无源工作
2、钳口：开口时≥150mm
，关应时内径：Ф120mm
3、检测方式：卡入关合感应式
，检测方向及大幼
4、检测电流：5A~40A
5、表形尺寸：70×78×30 mm
6、沉量：1Kg

（3）、信号显示器：
1、电源：无源工作
2、显示方式：表头指针摆动
，暗示方向和大幼
3、信号抑造调节：0—xΩ线性调节
4、表形尺寸：140×80×40 mm
5、沉量：100g


1、输出功率大
，信号不变靠得住不怕短路。
2、检测方向和大幼
，显示清澈无误
，鉴别正确。
3、关合环形感应式测试
，信号唯一、不失真
，不受滋扰。
4、便携轻巧
，适合各类场所
，对架空、桥架、沟路电缆最为方便。
5、操作单一
，易于把握。
6、本设备拥有软件专利
，含操作系统V1.0。
