1.互换电流源（6*30A）

单相电流输出（有效值）	0--30A/相 ，精度：0.2%  ±5mA
六相并联输出(有效值)	0--180A/六一样相位并联输出
相电流长功夫允许工作值(有效值)	9.9A
每相最大输出功率	320VA
六相并联电流最大输出功率	1800VA
六并电流最大输出允许工作功夫	5S
频率领域	0--1000Hz ，精度0.1Hz
谐波次数	2--20次
相位	0--360° ，精度1°

2．直流电流源

直流电流输出

0--±10A/相 ，精度：0.5%  ±5mA

3．互换电压源

单相电压输出（有效值）	0--120V/相 ，精度：0.2%  ±5mV
线电压输出（有效值）	0--240V
相电压/线电压输出功率	75VA/100VA
频率领域	0--1000Hz ，精度：0.1Hz
谐波次数	2--20次
相位	0--360° ，精度：1°

4．直流电压源

单相电压输出幅值	0--±160V ，精度：0.5%  ±5mV
线电压输出幅值	0--320V
相电压/线电压输出功率	90VA/180VA

5．开关量端子

开关量输入端子	8对
空接点	1--20mA ，24V 装置内部有源输出
电位翻转	无源接点：低阻短接信号 有源接点：0-250V DC/AC
开关量输出端子	4对 ，空接点 ，遮断容量：DC:0-30V/5A ， AC:0-250V/5A

6．其他

功夫领域	1ms--9999s ，丈量精度：1ms
单机体积沉量	体积 390 x 290 x 170mm3 ，约15.5Kg
电源	AC220V±10% ，50/60Hz ，10A

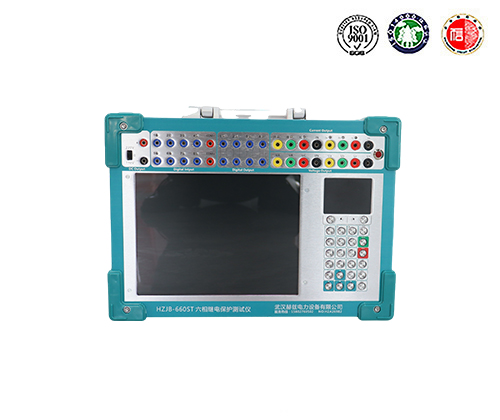

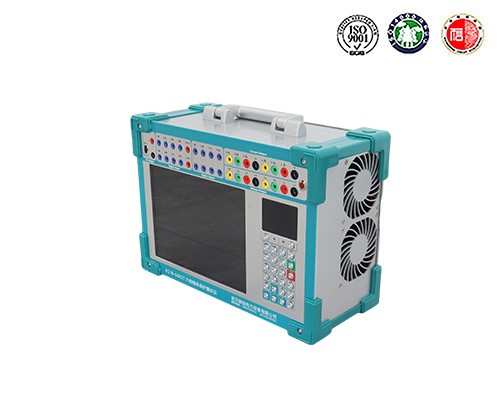

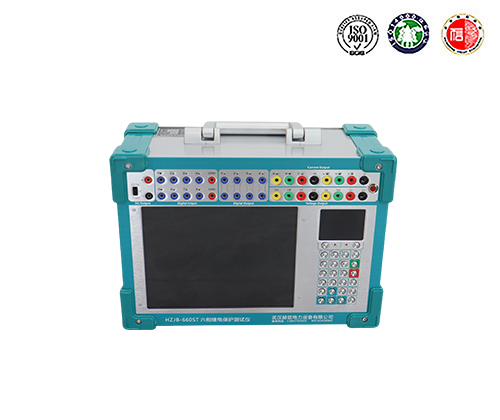

1）满足现场所有试验要求。本仪器拥有尺度的六相电压
，六相电流输出
，既可对传统的各类继电器及；ぷ爸媒惺匝
，也可对现代各类微机；そ懈骼嗍匝
，出格是对变压器差功；ず捅缸酝蹲爸
，试验越发方便和美满。
2）各类技术指标齐全达到电力部宣告的DL/T624-1997《继电；の⒒褪匝樽爸眉际跚疤帷返某叨。
3）经典的Windows XP操作界面
，人机界面敦睦
，操作轻便快捷；高机能的嵌入式工业节造推算机和10.4寸分辨率为800×600的LED真彩显示屏
，能够提供丰硕直观的信息
，蕴含设备当前的工作状态及各类援手信息等。
4）本机Windows XP系统自带复原职能
，预防因犯法关机或误操作等引起的系统崩溃。
5）设备面板配有超薄型工业键盘和光电鼠标
，能够象操作通常PC机一样通过键盘或鼠标实现各类操作。
6）主控板选取DSP+FPGA结构
，16位DAC输出
，对基波可产生每周2000点的高密度正弦波
，大大改善了波形的质量
，提高了测试仪的精度。
7）功放选取高保真线性功放
，既保障了幼电流的精度
，又保障了大电流的不变。
8）选取USB接口直接和PC机通讯
，毋庸任何转接线
，方便使用。
9）可衔接笔记本电脑运行。笔记本电脑与工控机使用统一套软件
，毋庸沉新进建操作步骤。
10）配有独立专用直流辅助电压源输出
，输出电压别离为110V（1A）
，125V（0.6A）。以提供给必要直流工作电源的继电器或；ぷ爸檬褂。
11）拥有软件自较准职能
，预防了要打开机箱通过调整电位器来校准精度
，从而大大提高了精度的不变性。
