高机能电缆故障测距仪简介 ----Product introduction
电缆故障测距仪，用于电力电缆故障点的距离丈量，拥有波形易于鉴别、分辨率高、界面敦睦、同时支持触摸按键和机械按键、易于操作等特点 。低压脉冲方式能够独立使用；在脉冲电流方式下必要和高压信号产生器共同使用；在屡次脉冲方式下还须和电缆测试屡次脉冲耦合器共同；在测距实现后须使用数字式多职能电缆故障定点仪进行精确定点 。它们共同组成一套高机能的，能提供多种创新个性的电缆故障查找系统 。
高机能电缆故障测距仪参数 ----Technical parameter
- 工作模式：低压脉冲、脉冲电流、屡次脉冲 。
- 信号增益调节领域：70dB 。
- 低压脉冲发射电压：30V 。
- 丈量误差：±（0.5%×L+1m）,L≥20m
- 低压脉冲发射脉冲宽度：40ns~20.5us
- 最高分辨率：0.1m 。
- 最大采样频率：400MHz实时采样 。
- 最大测距领域：100km 。
- 波速设定领域：100m/us~300m/us
- 测距盲区：2m 。
- 波形保留数量：100条
- 通讯接口：USB,蓝牙(选配) 。
- 电源：锂离子电池组，标称电压7.4V,6000mAh 。
- 电池供电功夫：使用充斥电的聚合物锂离子电池，能够陆续使用10幼时以上(随着电池的老化，陆续使用功夫会相应缩短) 。
- 充电器：输入AC220V，50Hz，充电电流2A，充电功夫6幼时 。
- 体积：274×218×81mm
- 质量：主机2.6kg
- 使用前提：
- 1) 温度：-10℃～+40℃；
2) 湿度：5％～90％RH（25℃）；
3) 海拔：h<4500m 。
高机能电缆故障测距仪职能 ----Product features
1.多种测距步骤：
低压脉冲法：合用于低阻、短路、断线故障的精确测距，还可用于电缆全长及中央接头、T型接头、终端头的丈量，以及波速度的校对 。
脉冲电流法：合用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部门齐全隔离，安全靠得住 。
屡次脉冲法：世界上最先进的测距步骤，是二次脉冲法的改进 。波形明确易于鉴别，测距精度高 。
2.400MHz实时采样：
国内同类仪器最高采样频率，与国际最高水平接轨 。
提供最高0.1m的测距精度，丈量盲区幼，对近端故障和短电缆出格有效 。
3.自动丈量职能
自动选择相宜的领域和增益，给出故障地位，测试更单一 。
仅支持低压脉冲模式 。
4.自动定标职能：
自动分析故障波形的特点波形，给出可能的故障地位 。
仅支持低压脉冲模式 。
5.加强画中画暂存比力职能
界面显示选取画中画方式，由一个主窗口和三个暂存窗口组成，可同时查看三个暂存波形，使波形比力职能越发单一、直观、方便 。
支持低压脉冲和脉冲电流波形比力职能，故障距离多方位验证，判断更正确 。
6.全局显示职能
对波形进行缩放时，同时显示全局波形，定标测距更方便 。
7.触摸操作和机械按键两种操作方式
触摸按键，操作越发矫捷，拥有手势操作职能 。
能够对光标进行拖拽，双击操作，定位越发单一、方便 。
8.高亮大屏彩色液晶显示，界面敦睦：
波形清澈，尤其在屡次脉冲测试中，多个波形选取分歧色彩，更易于鉴别 。
8寸大屏幕液晶，亮度达到1500cd/m2，达到阳光可视要求 。
支持背光亮度自动调整职能 。
9.波形存储、推算机联机通讯：
可在机内存储大量波形 。
使用U盘进行波形数据的导出 。
能够和推算机（台式机或笔记本机）衔接，进行联机通讯 。
提供推算机后盾治理软件，对U盘转储的数据或联机数据进行数据治理 。
10.电源治理：
仪器在1分钟内无操作时，将减弱背光；30分钟无操作，将自动关机，以削减电量亏损 。
当电池欠压时，仪器也将自动关机，以；さ绯 。
内置锂离子电池，配有专用锂电池充电器，提供靠得住的充电方式 。
工作功夫长：使用充斥电的锂离子电池，仪器能陆续工作≥10幼时 。
11.牢固机壳，质轻便携 。
低压脉冲法：合用于低阻、短路、断线故障的精确测距，还可用于电缆全长及中央接头、T型接头、终端头的丈量，以及波速度的校对 。
脉冲电流法：合用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部门齐全隔离，安全靠得住 。
屡次脉冲法：世界上最先进的测距步骤，是二次脉冲法的改进 。波形明确易于鉴别，测距精度高 。
2.400MHz实时采样：
国内同类仪器最高采样频率，与国际最高水平接轨 。
提供最高0.1m的测距精度，丈量盲区幼，对近端故障和短电缆出格有效 。
3.自动丈量职能
自动选择相宜的领域和增益，给出故障地位，测试更单一 。
仅支持低压脉冲模式 。
4.自动定标职能：
自动分析故障波形的特点波形，给出可能的故障地位 。
仅支持低压脉冲模式 。
5.加强画中画暂存比力职能
界面显示选取画中画方式，由一个主窗口和三个暂存窗口组成，可同时查看三个暂存波形，使波形比力职能越发单一、直观、方便 。
支持低压脉冲和脉冲电流波形比力职能，故障距离多方位验证，判断更正确 。
6.全局显示职能
对波形进行缩放时，同时显示全局波形，定标测距更方便 。
7.触摸操作和机械按键两种操作方式
触摸按键，操作越发矫捷，拥有手势操作职能 。
能够对光标进行拖拽，双击操作，定位越发单一、方便 。
8.高亮大屏彩色液晶显示，界面敦睦：
波形清澈，尤其在屡次脉冲测试中，多个波形选取分歧色彩，更易于鉴别 。
8寸大屏幕液晶，亮度达到1500cd/m2，达到阳光可视要求 。
支持背光亮度自动调整职能 。
9.波形存储、推算机联机通讯：
可在机内存储大量波形 。
使用U盘进行波形数据的导出 。
能够和推算机（台式机或笔记本机）衔接，进行联机通讯 。
提供推算机后盾治理软件，对U盘转储的数据或联机数据进行数据治理 。
10.电源治理：
仪器在1分钟内无操作时，将减弱背光；30分钟无操作，将自动关机，以削减电量亏损 。
当电池欠压时，仪器也将自动关机，以；さ绯 。
内置锂离子电池，配有专用锂电池充电器，提供靠得住的充电方式 。
工作功夫长：使用充斥电的锂离子电池，仪器能陆续工作≥10幼时 。
11.牢固机壳，质轻便携 。

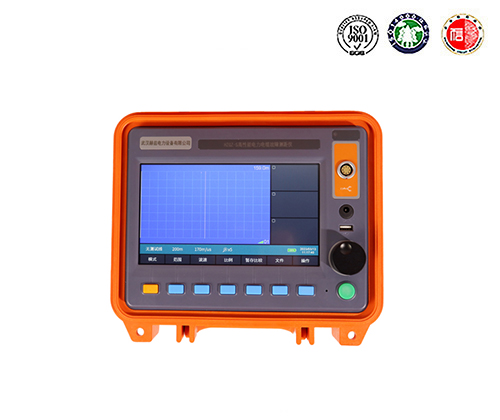

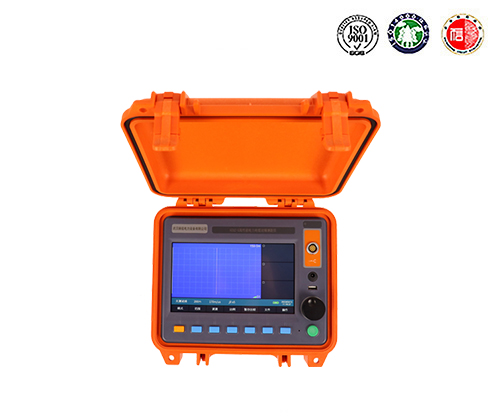

高机能电缆故障测距仪图片 ----Picture display

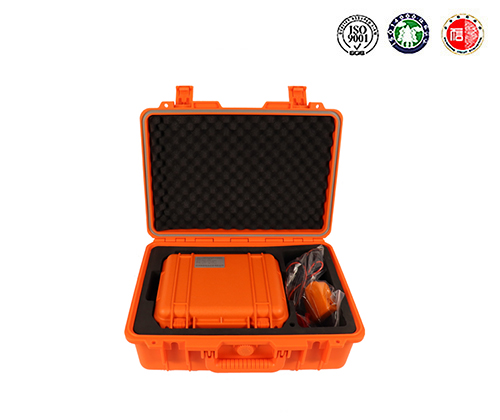

高机能电缆故障测距仪附件配件 --------Accessories
本产品HZGZ-S高机能电缆故障测距仪表具体清单请以说明书或代销合同为准
