直流系统接地故障测试仪简介 ----Product introduction
电力系统中的直流系统接地故障是一种易产生且对电力系统风险性较大的故障 。无论是正接地或者负接地，都可能造成；の蠖蛘弑；ぞ芏，风险电力系统正常运行 。《中华人民共和国电力行业尺度DL/T856－2004》划定了分歧直流系统接地故障的整定值，当直流系统接地阻抗低于该阻值时，暗示系统已经处于故障运行状态，需尽快处置 。
HZGZ-DC直流系统接地故障定位仪，用于发电厂、变电站直流电源系统的接地故障探测与定点 。定位仪选取隔离程控恒流源向系统注入幼电流信号，安全靠得住，查找故障点急剧正确，测试精度高 。接管机实时推算显示阻性电流大幼与方向，克服了系统散布电容的影响，大大提高了判断正确性 。有效解决了高阻接地、互换串直流接地、低阻接地、瞬间接地、脉冲滋扰、环路接地，单点多点接地等问题 。
直流系统接地故障测试仪参数 ----Technical parameter
3.1发射机技术指标
1、合用的直流系统电压等级220V、110V、48V、24V 。
2、发射机供电方式：直流屏供电（220V、110V）或使用互换220V供电 。若使用AC 220V供电，发射机遇自动堵截直流供电回路，优先使用AC 220V电源供电 。
3、直流系统电压丈量领域：DC 0-1kV 。
4、直流电压丈量分辨率：DC 1V 。
5、系统对地阻抗丈量领域：0-1MΩ 。
6、系统绝缘电阻丈量领域：0-1MΩ 。
7、互换串入电压丈量领域：AC 0-280V 。
8、互换电压丈量分辨率：AC 1V 。
9、抗对地散布电容值：支路≤47uF、系统对地总电容≤150 uF 。
10、设备输出最高电压：DC 1kV 。
11、设备输出最大电流：5mA 。
3.2接管机技术指标
1、绝缘阻抗丈量领域：0-1MΩ 。
2、绝缘阻抗丈量分辨率：0.1kΩ 。
3、对地漏电流检测分辨率：0.1mA 。
4、卡钳动态领域：钳双线（正负母线一路钳）领域：0-40A（负载）
钳单线领域：-5A至＋5A
5、接管机电源：内置可充电锂电池 ？沙中ぷ20幼时，电池充电3-4幼时即可充斥 。
6、卡钳电源：2节AA（5号）碱性干电池 。陆续工作功夫10-20幼时（因电池质量分歧而分歧） 。
3.3无线通讯技术指标
1、ISM频段：433MHz 。
2、空中速度：2.4kbps 。
3、无线通讯信号功率：30dBm 。
3.4其他指标
1、功耗：发射机<15W 。接管机<2W 。
2、使用前提：温度:-10℃-40℃；湿度10-90％RH；海拔<4500m 。
3、体积：
发射机280mm×220mm×90mm；
接管机220mm×125mm×55mm；
信号卡钳180mm×60mm×35mm;
电流传感器180mm×130mm×30mm 。
4、质量：
发射机2.00kg；接管机0.90kg；
信号卡钳0.21kg;电流传感器0.18kg 。
直流系统接地故障测试仪职能 ----Product features
1、直流系统无需停电，即可在线检测系统接地故障，提高系统运行的安全性 。
2、拥有互换串入检测职能，预防因互换串入造成仪器败坏 。
3、自动检测直流系统电压 。对分歧电压等级的直流系统可调整仪器输出电压等级 。
4、智能化水平高，自动判断接地状态 。
5、发射机实时检测正负母线电压、故障电阻、接地电容、平衡电阻等故障信息 。
6、发射机支持直流和互换两种供电方式；直流供电时无需表接电源，直接从直流系统取电，接线单一、方便 。
7、接管机通过注入电流信号的前后之差，直接推算出电流值，从而实时确定故障点；实时推算显示阻性电流，测试活络度大大提高，可丈量高达1M的绝缘不良故障 。
8、选取无线通讯技术，实时传输数据，方便快捷 。
9、接管机欠压批示职能：电池欠压时仪器自动告警提醒 。
10、接管机自动关机职能：60分钟内无操作或电池欠压至肯定水平可能自动关机 。

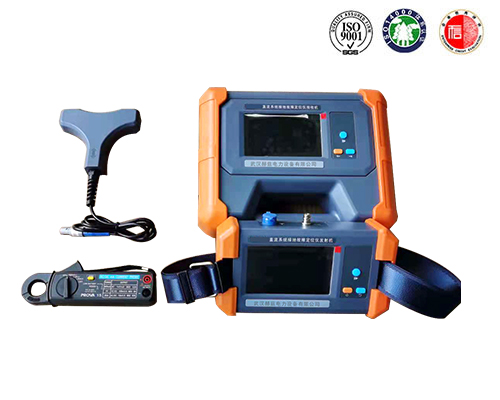

直流系统接地故障测试仪图片 ----Picture display

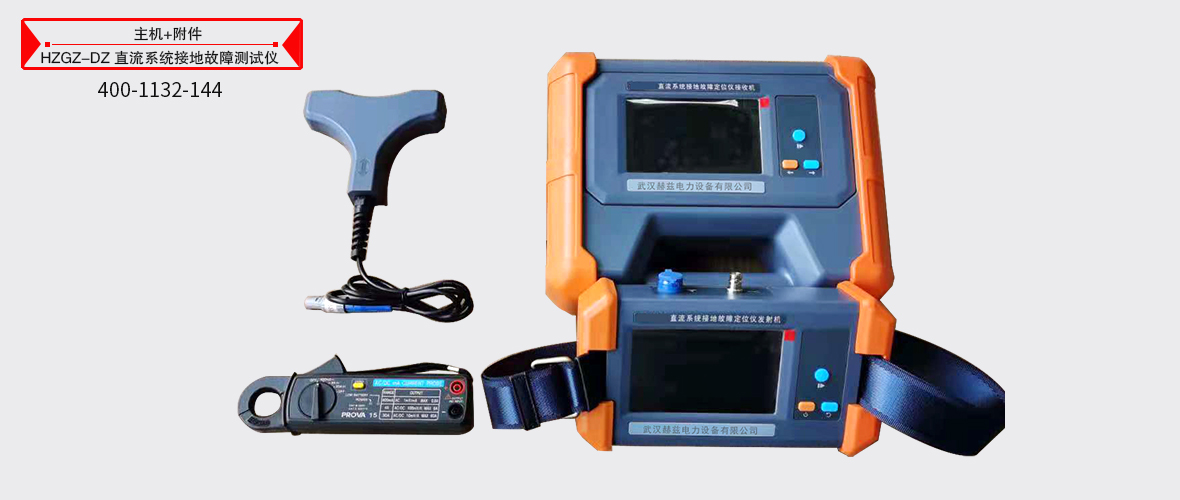

直流系统接地故障测试仪附件配件 --------Accessories
本产品HZGZ-DZ直流系统接地故障测试仪表具体清单请以说明书或代销合同为准
注 ; VINBET浩博产品表观以现实产品为准，技术参数和型号如有改观，恕不另行通知
