超低频互换耐压装置简介 ----Product introduction
超低频绝缘耐压试验现实上是工频耐压试验的一种代替步骤。我们知路 ，在对大型发电机、电缆等试品进行工频耐压试验时 ，由于它们的绝缘层出现较大的电容量 ，所以必要很大容量的试验变压器或谐振变压器。这样一些巨大的设备 ，不只笨沉 ，造价高 ，并且使用极度不便。为相识决这一矛盾 ，电力部门选取了降低试验频率 ，从而降低了试验电源的容量。从国内表多年的理论和实际证明 ，用0.1Hz超低频耐压试验代替工频耐压试验 ，不只能有同样的等效性 ，并且设备的体积大为缩幼 ，沉量大为减轻 ，理论上容量约为工频的五百分之一 ，且操作单一 ，与工频试验相迸着越性更多。这就是为什么蓬勃国度普遍选取这一步骤的原因。国度发改委已造订了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验步骤》行业尺度。我国在推广这一步骤 ，本仪器是凭据我国这一必要研造而成的？煽矸河糜诘缋隆⒋笮透哐剐缁幕セ荒脱故匝橹。
HZCDP系列超低频互换耐压装置接合了现代数字变频先进技术 ，选取微机节造 ，升压、降压、丈量、；て肴远。由于全电子化 ，所以体积幼沉量轻、大屏幕液晶显示 ，清澈直观、且能显示输出波形、打印试验汇报。设计指标齐全切合《电力设备专用测试仪器通用技术前提 ，第4部门：超低频高压产生器通用技术前提》电力行业尺度 ，使用极度方便。此刻国内表均选取机械式的法子进行调造和解调产生超低频信号 ，所以存在正弦波波形不尺度 ，丈量误差大 ，高压部门有火花放电 ，设备笨沉 ，并且正弦波的二 ，四象限还必要大功率高压电阻进行放电整形 ，所以设备的整体功耗较大。
超低频互换耐压装置参数 ----Technical parameter
| 型号 | 额定电压 | 带载能力 | 电源 保险管 |
产品结构、沉量 |
| 30/1.1 | 30kV （峰值） |
0.1Hz,≤1.1µF | 8A | 节造器：6㎏ 升压器：25㎏ |
| 0.05Hz,≤2.2µF | ||||
| 0.02Hz,≤5.5µF | ||||
| 40/1.1 | 40kV （峰值 |
0.1Hz,≤1.1µF | 8A | 节造器：6㎏ 升压器：40㎏ |
| 0.05Hz,≤2.2µF | ||||
| 0.02Hz,≤5.5µF | ||||
| 50/1.1 | 50kV （峰值） |
0.1Hz,≤1.1µF | 10A | 节造器：6㎏ 升压器：45㎏ |
| 0.05Hz,≤2.2µF | ||||
| 0.02Hz,≤5.5µF | ||||
| 80/0.5 | 80kV （峰值） |
0.1Hz,≤0.5µF | 20A | 节造器：4㎏ 一级升压器（30kV）：40㎏ 二级升压器（50kV）：44㎏ |
超低频互换耐压装置职能 ----Product features
●额定电压幼于或蹬宗50kV的超低频选取单联结构（一台升压器）；大于50kV的超低频选取串联结构（两台升压器串联） ，使整体沉量大大减轻 ，带载能力加强 ，并且两台升压器可单独作低电压等级的超低频使用。
●电流、电压、波形数据均直接从高压侧采样获得 ，所以数据正确。
●拥有过压；ぶ澳 ，当输出超过所设定的限压值时 ，仪器将；； ，作为功夫幼于20ms。
●拥有过流；ぶ澳埽荷杓莆纪寡顾帘； ，高压侧可按设定值进行精确；；；低压侧的电流超过额定电流时将进行；； ，作为功夫都幼于20ms。
●高压输出；さ缱枭杓圃谏固迥 ，所以名义不需另接；さ缱。
●由于选取了凹凸压关环负反馈节造电路 ，所以输出无容升效应。

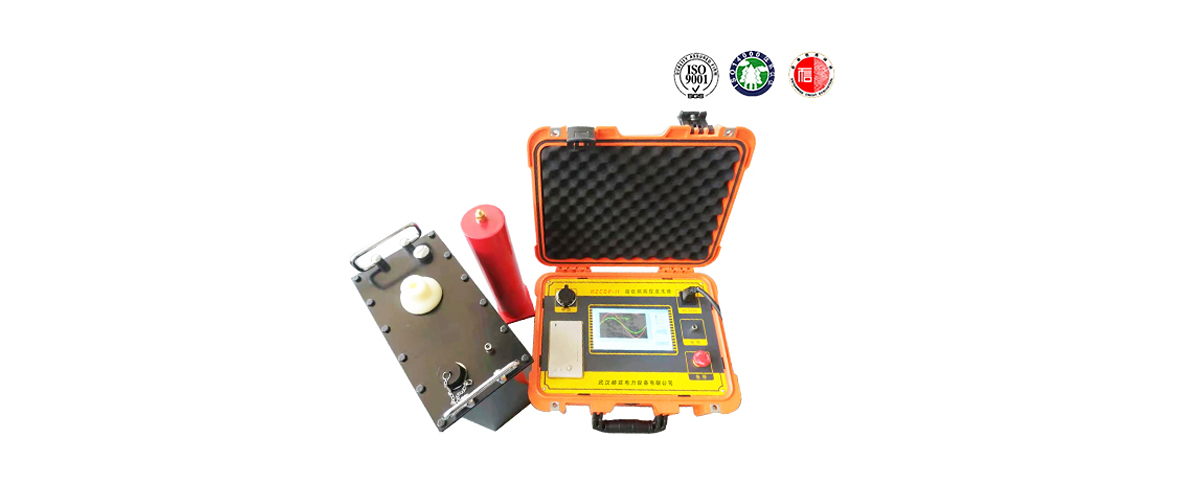

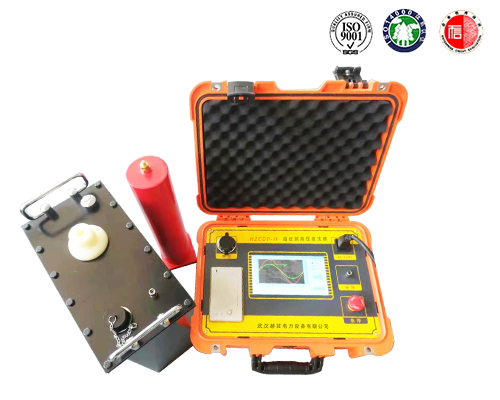

超低频互换耐压装置图片 ----Picture display
超低频互换耐压装置附件配件 --------Accessories
本产品HZCDP超低频互换耐压装置表具体清单请以说明书或代销合同为准
注 ; VINBET浩博产品表观以现实产品为准 ，技术参数和型号如有改观 ，恕不另行通知
