高压开关机械个性测试系统简介 ----Product introduction
HGKC-HA高压开关机械个性测试系统选取工业推算机 ，15寸触摸显示屏 ，工业级投射式电容触控 ，1.8GHz 双核双线程 ，内存4GB ，Windows10操作系统 ，人道化操作界面直观 ，支持中英文输入 ，便于现场操作人员使用 ，合用于断路器出产厂家、第三方检测机构、国度电网等单元。
HGKC-HA高压开关个性综合测试仪即（高压开关机械个性测试仪）是凭据最新的《高压互换断路器》GB1984-2014为设计蓝本 ，参照中华人民共和国电力行业尺度《高电压测试设备通用技术前提》第3部门 ，DL/T846.3-2017为设计凭据 ，为各类断路器动态分析提供了方便 ，可能正确地丈量出各类电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动个性参数。
HGKC-HA高压开关个性综合测试仪即（高压开关机械个性测试仪）是凭据最新的《高压互换断路器》GB1984-2014为设计蓝本 ，参照中华人民共和国电力行业尺度《高电压测试设备通用技术前提》第3部门 ，DL/T846.3-2017为设计凭据 ，为各类断路器动态分析提供了方便 ，可能正确地丈量出各类电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动个性参数。
高压开关机械个性测试系统参数 ----Technical parameter
1、功夫丈量：
12路 固有分闸（合闸）功夫
分闸（合闸）相内分歧期
分闸（合闸）相间分歧期之差
合闸（分闸）弹跳功夫（弹跳次数）
分歧期测试领域：0.10ms～99ms ，分辨率：0.01ms；
内触发测试领域：0.10ms～999ms ，分辨率：0.01ms,
1000ms～9999ms,分辨率：0.1ms, 10000ms～200000ms分辨率：1ms。
表触发测试领域：0.01ms～200s
正确度：±0.05%+0.1ms
2、速度丈量：刚分（刚合）速度
指按功夫段（行程段或角度段）均匀速度
3、测速领域：0.1mm传感器 0.001～20.0m/s
345°角度传感器 0.01～25.0m/s ，正确率:±0.1m/s
4、行程丈量：动触头行程（行程）（3路行程丈量选配）
接触行程（开距）
超行程
过冲行程或反弹行程
5、丈量领域：直线传感器：50mm ，丈量领域：0-50mm ，分辨率:0.1mm。
旋转传感器：345о ，丈量领域：0-1000mm ，分辨率:0.08о。此传感器有15度的无效区 ，装置时在仪器可看到传感器有效区域 ，数值显示在160-200度左右为佳。加快度传感器丈量领域：0-300mm ，分辨率:0.1mm。正确率:土(1%L+0.2)mm。
6、线圈电流丈量领域：最大电流30A,分辨率：0.01A。正确率:土5%
7、线圈电阻丈量领域：0～2000Ω,分辨率：0.01Ω。正确率:土5%
8、仪器输入电源 ：AC220V ± 10%；50Hz ± 10%。
9、节造电源输出:DC6～270V陆续可调 ，电流≤20A（短时）。
10、表触发触发电压：AC/DC10-300V ，电流≤120A
11、使用环境： -20℃~+50℃
12、相对湿度：≤90%
12路 固有分闸（合闸）功夫
分闸（合闸）相内分歧期
分闸（合闸）相间分歧期之差
合闸（分闸）弹跳功夫（弹跳次数）
分歧期测试领域：0.10ms～99ms ，分辨率：0.01ms；
内触发测试领域：0.10ms～999ms ，分辨率：0.01ms,
1000ms～9999ms,分辨率：0.1ms, 10000ms～200000ms分辨率：1ms。
表触发测试领域：0.01ms～200s
正确度：±0.05%+0.1ms
2、速度丈量：刚分（刚合）速度
指按功夫段（行程段或角度段）均匀速度
3、测速领域：0.1mm传感器 0.001～20.0m/s
345°角度传感器 0.01～25.0m/s ，正确率:±0.1m/s
4、行程丈量：动触头行程（行程）（3路行程丈量选配）
接触行程（开距）
超行程
过冲行程或反弹行程
5、丈量领域：直线传感器：50mm ，丈量领域：0-50mm ，分辨率:0.1mm。
旋转传感器：345о ，丈量领域：0-1000mm ，分辨率:0.08о。此传感器有15度的无效区 ，装置时在仪器可看到传感器有效区域 ，数值显示在160-200度左右为佳。加快度传感器丈量领域：0-300mm ，分辨率:0.1mm。正确率:土(1%L+0.2)mm。
6、线圈电流丈量领域：最大电流30A,分辨率：0.01A。正确率:土5%
7、线圈电阻丈量领域：0～2000Ω,分辨率：0.01Ω。正确率:土5%
8、仪器输入电源 ：AC220V ± 10%；50Hz ± 10%。
9、节造电源输出:DC6～270V陆续可调 ，电流≤20A（短时）。
10、表触发触发电压：AC/DC10-300V ，电流≤120A
11、使用环境： -20℃~+50℃
12、相对湿度：≤90%
高压开关机械个性测试系统职能 ----Product features
1）个性测试单元内置直流操作电源 ，可提供DC6～270V可调电源 ，电流20A ，满足线圈为24V/15A的断路器试验 ，肆意整定分、合闸线圈的作为电压值 ，可做断路器的低电压作为试验（手动和自动两种模式）。
2）建设直线传感器、旋转传感器以及支架、专用固定多职能接头 ，装置极为方便 ，简捷。
3）开关作为一次 ，能够得到所罕见据及图形 ，测试数据和图形同屏显示 ，有12路断口合分闸功夫、分歧期、弹跳功夫、次数、开距、超程、过冲行程、反弹行程、刚合速度、最大速度、指定段均匀速度、线圈电流、线圈电阻等参数、可装三路传感器或通过一路传感器推算其他两路速度。
4）合用于国内表出产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
2）建设直线传感器、旋转传感器以及支架、专用固定多职能接头 ，装置极为方便 ，简捷。
3）开关作为一次 ，能够得到所罕见据及图形 ，测试数据和图形同屏显示 ，有12路断口合分闸功夫、分歧期、弹跳功夫、次数、开距、超程、过冲行程、反弹行程、刚合速度、最大速度、指定段均匀速度、线圈电流、线圈电阻等参数、可装三路传感器或通过一路传感器推算其他两路速度。
4）合用于国内表出产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

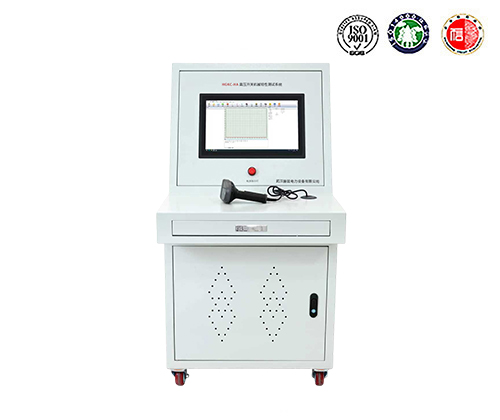

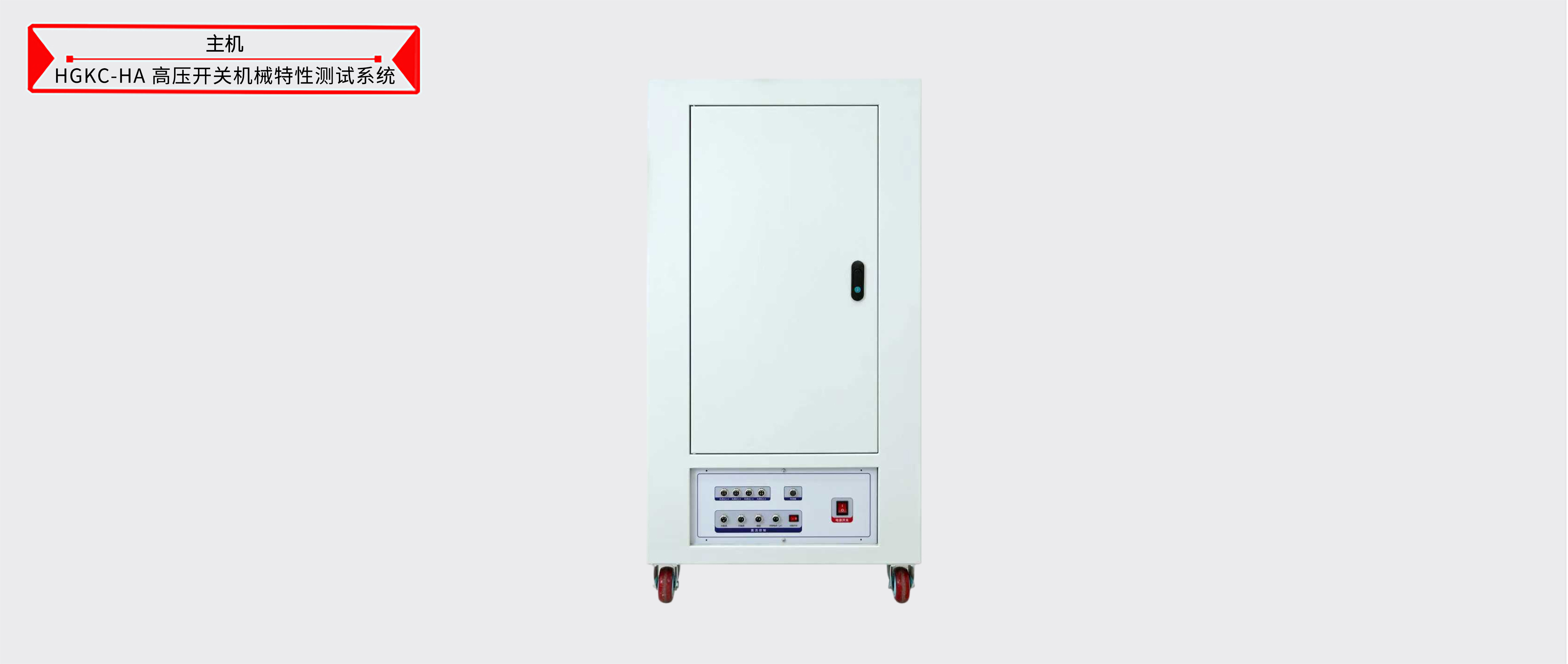

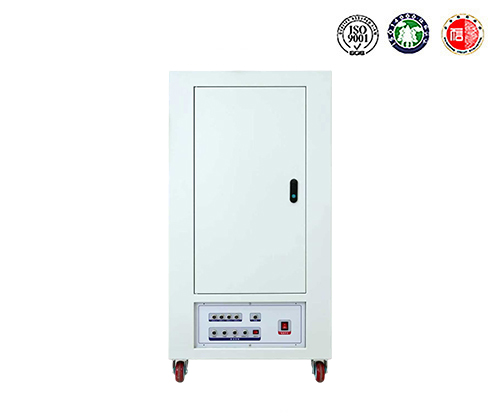

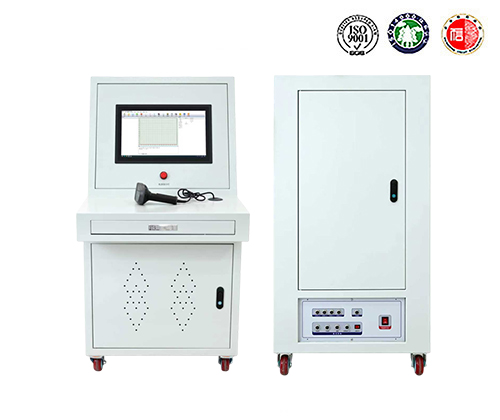

高压开关机械个性测试系统图片 ----Picture display
高压开关机械个性测试系统附件配件 --------Accessories
本产品HGKC-HA高压开关机械个性测试系统表具体清单请以说明书或代销合同为准
注 ; VINBET浩博产品表观以现实产品为准 ，技术参数和型号如有改观 ，恕不另行通知图片高压开关机械个性测试系统附件...
