● 互换电压源输出：
量    程：  6路
，每路120V/60VA
准 确 度：  0.2V~2V 时
，±4mV；2V~120V 时
，±0.1%
分 辨 率：  1mV
● 互换电流源输出：
量    程：  6路
，每路30A/200VA
准 确 度：  0~500mA 时
，±1mA； 500mA~30A 时
，±0.1%
分 辨 率：  1mA
● 相位
范    围：  0~360°
准 确 度：  ±0.1°
分 辨 率：   0.1°
● 频率
范    围：    0~1000Hz
准 确 度：    <±0.001Hz(0~65Hz)
，<±0.01Hz(65~450Hz)
，
<±0.02Hz(450~1000Hz)
分 辨 率：    0.001 Hz
● 功夫
范    围：     10ms~9999.999s
分 辨 率：     1ms
● 开关量输入
数    量：  8 对
遮断容量：  DC250V /0.5A
● 开关量输出
数    量：  4对
，其中 2 对为急剧开出(0.1ms)
● 直流电压源输出：6路
，每路±160V/60VA
● 直流电流源输出：6路
，每路 0~10A
准 确 度：  0.2%
● 直流辅助电压输出
量    程：1路220V/150VA（用于被测装置短暂供电）
准 确 度：  0.2%
● 同步
接口类型：   GPS/BD ANT,IRIG-B/PPS 光信号；IRIG-B/PPS 电信号；IEEE 1588
数    量:    GPS/BD ANT 1 个；IRIG-B/PPS 光信号2个:1个对时
，1个授时；IRIG-B/PPS 电信号2对：1对对时
，1对授时；IEEE 1588  1对
● 无线衔接
接口类型:    WIFI、4G(选配）
● 有线衔接
接口类型:   百兆 Lan 口
，RJ45
数    量:   2 个
● 供电电源
供电电压:   互换 220V
，允许误差：-20%~15%(直流供电为选配职能使用前先确认)
供电频率:   0或者47~65 Hz
● IEC 61850 通讯接口
功   能:   肆意配置为 IEC 61850 9-1/9-2 的 SMV 发送、接管端或 GOOSE 发送、接管端
接口类型:   LC 光口
数    量:   6对,4 对为 100M 自适应
，2 对为 100/1000M 自适应
波    长:   1310nm
● IEC 60044 通讯接口
功    能:    IEC60044-7/8、DL/T282 报文的接管、发送
接口类型:    ST
数    量:    1个发送口
，1个接管口
● 仿照量幼信号输入（选配职能）
接口类型:    航空插头
，互换电压
数    量:    12 路
● 仿照量幼信号输出（选配职能）
接口类型:    航空插头
，互换电压
数    量:    12 路
● USB口
数    量：   2个
● 其他
联机接口：   RJ45

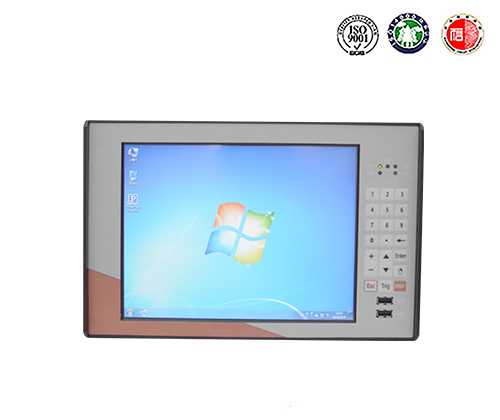

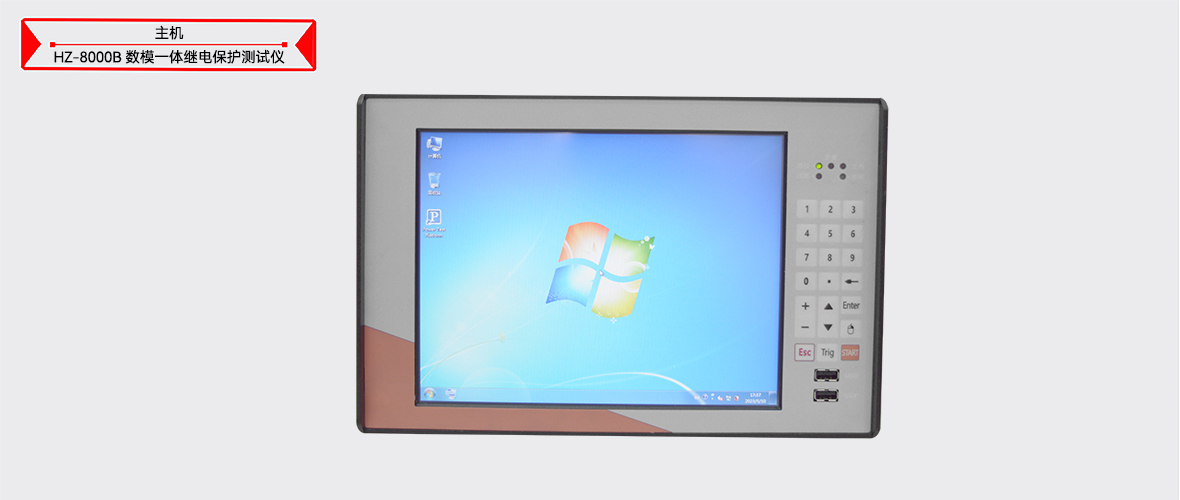

显 示 屏：   10.4 寸真彩液晶显示
，带触摸职能
体积沉量：   10.5KG

● 正常工作温度：--5℃~45℃
● 极限工作温度：--10℃~50℃
● 贮存及运输：0℃~40℃
● 工作湿度：20%~90%
，无凝露
● 工作环境：无侵蚀性气体
● 大气压力：80kPa~110kPa
● 海拔：0~3000m


● 传统站；さ魇裕翰馐砸枪Ψ攀涑龇抡樟康缌鞯缪剐藕攀迪执痴靖骼啾；さ魇。
● 智能站；さ魇裕翰馐砸鞘涑9-2/9-1/FT3光数字信号实现智能站光数字继电；じ骼嗟魇。
● 归并单元试验：测试仪可能输出采集器、FT3、功放电压电流、级联电压
，同时可能读取归并单元9-2或FT3报文
，测出归并单元的比差、角差、时差
，具备归并单元首周波录波截屏职能。
● 智能终端：测试仪输出GOOSE跳闸信号接管开关量硬接点或者输出开关量硬接点接管GOOSE开关地位
，测试智能终端软变硬、硬变软作为功夫。
● 异常报文测试：测试仪具备仿照数字；さ亩　⒋硇颉⒙衣攵抖纫斐１ㄎ氖涑龅绞直；
，查抄；そ庸艿揭斐１；さ那榭。
● GOOSE测试：测试仪能够进行GOOSE帧报文编纂
，虚端子对点
，数字毫秒级
，开关量测试
，并可进行GOOSE报文监测。
