超低频互换耐压装置简介 ----Product introduction
电气设备的高压耐压试验是《绝缘预防性试验》划定的最沉要项目之一，耐压试验可分为互换耐压试验和直流耐压试验，互换耐压试验又可分为工频、变频和0.1Hz超低频测试技术，其中0.1Hz超低频技术是最新技术，是当前国际电工委员会推荐的技术 。凭据我国电力系统现实情况，国度发改委已造订了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验步骤》行业尺度，2004年颁布了电力行业尺度《超低频高压产生器通用技术前提DL/T 849.4－2004》，我国在推广这一最新的试验步骤 。
在对大中型发电机、电动机、电力电缆等试品进行工频耐压试验时，由于它们的绝缘层出现较大的电容量，所以必要很大容量的试验变压器或谐振变压器 。这样一些巨大的设备，不只笨沉，造价高，并且使用极度不便 。为相识决这一矛盾，国际上普遍选取了降低试验频率，从而降低了试验电源容量的步骤，超低频绝缘耐压试验现实上是工频耐压试验的一种代替步骤 。从国内表多年的理论和实际证明，用0.1Hz超低频耐压试验代替工频耐压试验，不只能有同样的等效性，并且设备的体积大为缩幼，沉量大为减轻，理论上容量约为工频的五百分之一，且操作单一，这就是为什么蓬勃国度普遍选取这一步骤的重要原因 。
超低频互换耐压装置参数 ----Technical parameter
| 型号 | 额定电压 | 带载能力 | 电源 保险管 |
产品结构、沉量 |
| 30/1.1 | 30kV （峰值） |
0.1Hz,≤1.1µF | 8A | 节造器：6㎏ 升压器：25㎏ |
| 0.05Hz,≤2.2µF | ||||
| 0.02Hz,≤5.5µF | ||||
| 40/1.1 | 40kV （峰值 |
0.1Hz,≤1.1µF | 8A | 节造器：6㎏ 升压器：40㎏ |
| 0.05Hz,≤2.2µF | ||||
| 0.02Hz,≤5.5µF | ||||
| 50/1.1 | 50kV （峰值） |
0.1Hz,≤1.1µF | 10A | 节造器：6㎏ 升压器：45㎏ |
| 0.05Hz,≤2.2µF | ||||
| 0.02Hz,≤5.5µF | ||||
| 80/0.5 | 80kV （峰值） |
0.1Hz,≤0.5µF | 20A | 节造器：4㎏ 一级升压器（30kV）：40㎏ 二级升压器（50kV）：44㎏ |
超低频互换耐压装置职能 ----Product features
1.智能化水平高：选取数字变频技术，微电脑节造，升压、降压、丈量等测试过程全自动化 。
2.操作方便：接线单一，7寸大液晶触摸屏，操作便捷，人机交互敦睦 。
3.；と妫憾喑帘；ぃü贡；ぁ纪寡共喙鞅；ぃ，作为迅速（作为功夫≤10ms）,仪器安全靠得住 。
4.安全靠得住：节造器和高压产生器低压衔接，光电节造，使用安全靠得住 。
5.选取了凹凸压关环负反馈节造电路，输出无容升效应 。
6.采样精准：高压电流、电压数据均直接通过高压侧采样获得，所以数据真实、正确 。
7.配置齐全：7寸电容触摸屏，液晶汉字显示，自动存储，自动打印 。
8.测试领域广：0.1Hz、0.05Hz及0.02Hz多频率选择，测试领域大 。
9.携带方便：仪器体积幼巧、沉量轻便，极度利于户表作业 。

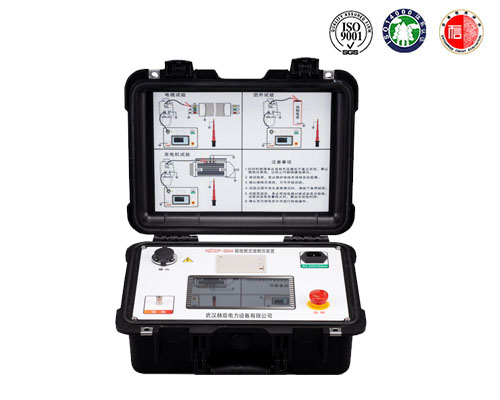

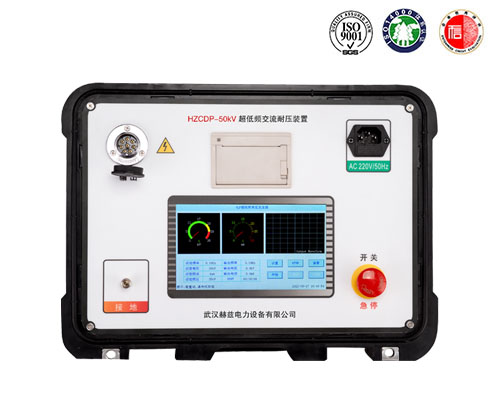

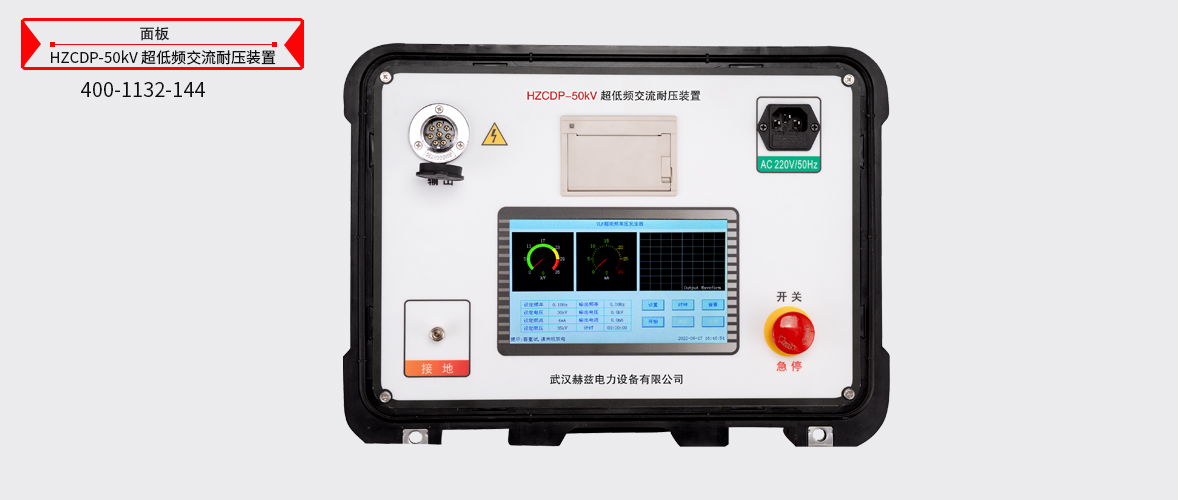

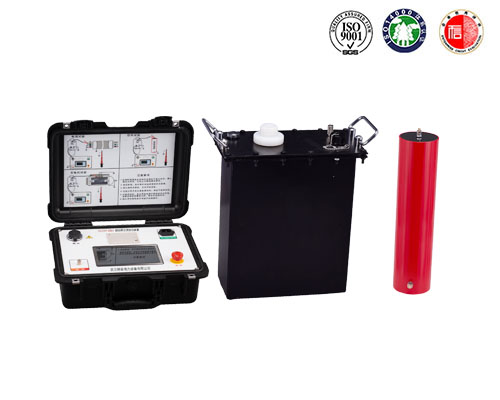

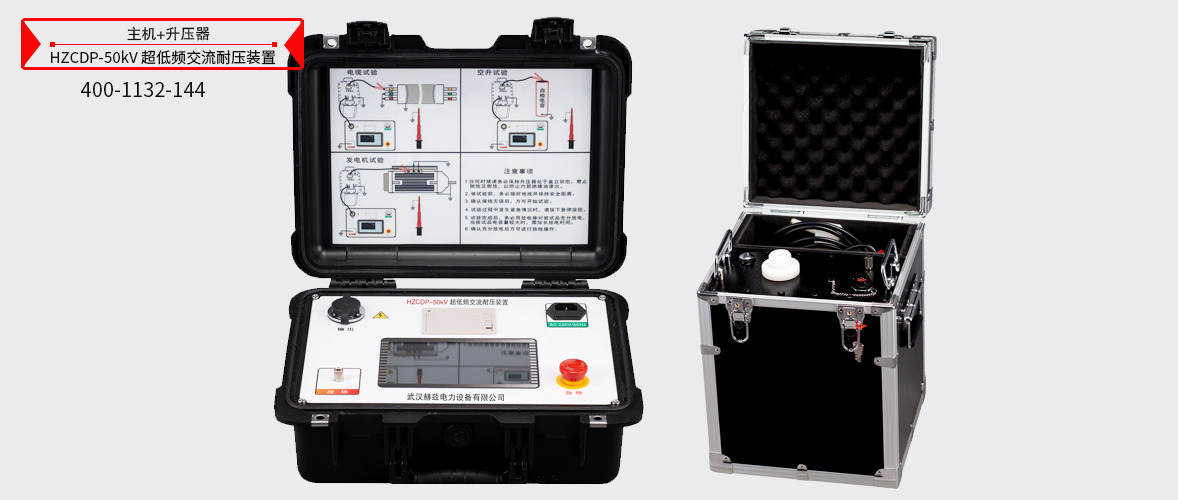

超低频互换耐压装置图片 ----Picture display

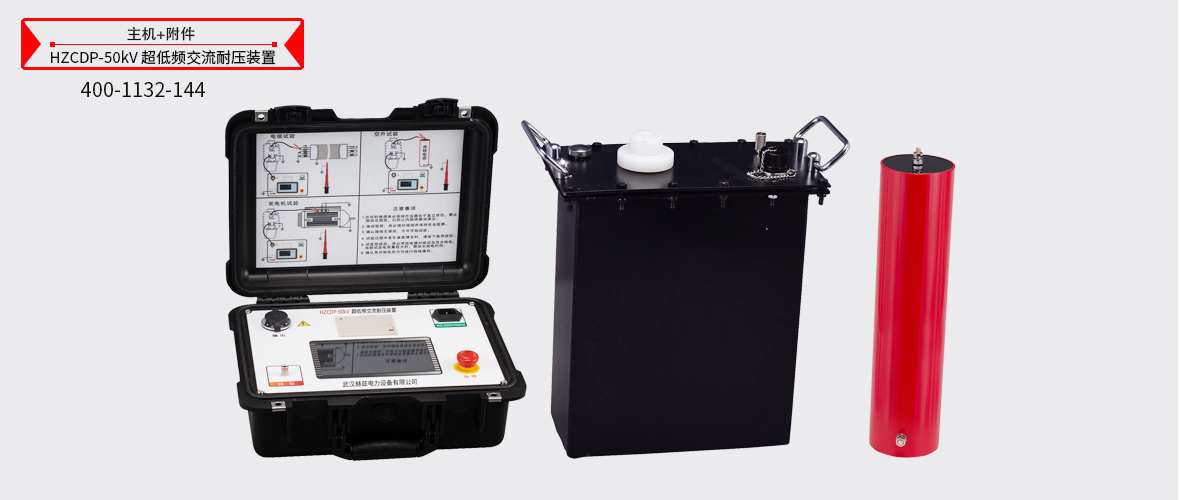

超低频互换耐压装置附件配件 --------Accessories
本产品HZCDP超低频互换耐压装置表具体清单请以说明书或代销合同为准
注 ; VINBET浩博产品表观以现实产品为准，技术参数和型号如有改观，恕不另行通知
配件
保险管
打印纸
测试线
测试线
测试线
测试线
电源线
