UPS并机的规划有几种，这里单一整顿出来供各人参考。重要揭示道理，分析曲直。
这里先从高端（HIGH）到低端（LOW）的秩序。 1、
？榛⒒+表置静态开关 模式

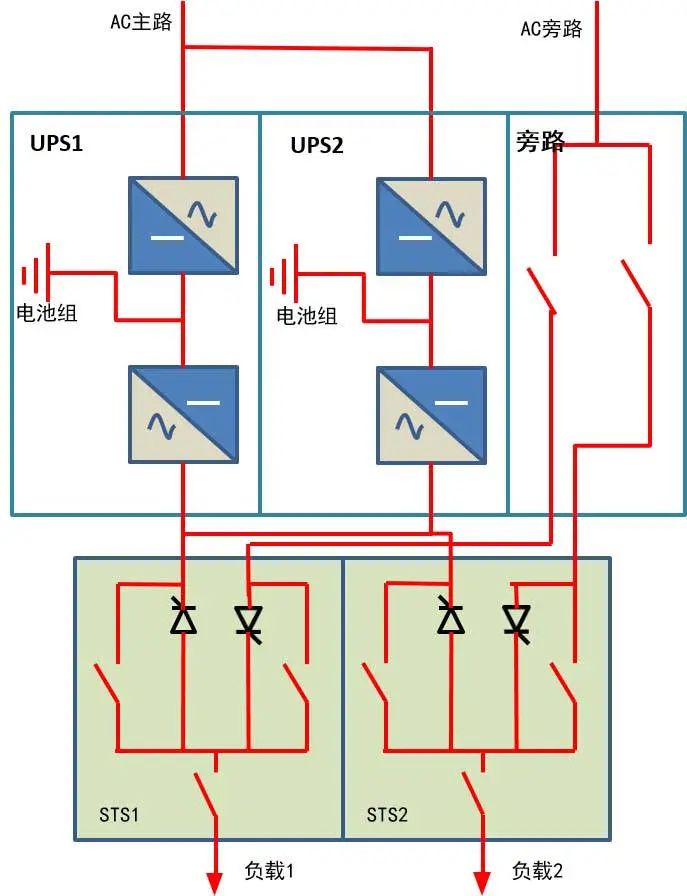

这是目前比力高、大、上的模式，较费银子，先看结构： 利益：
任一台UPS故障；，负载都能够由渣滓UPS承担；
正常工作时，负载由所有UPS分管，负载率低；
设置独立STS静态切换开关，并设有STS的维建旁路便于守护，STS故障的靠得住性有所提高，降低风险点；
负载也可分散配置，降低风险系数。
弊端：
增设设备较多，2台UPS、2台STS、市电配电柜1台，必要占地面积较大,投资额较大。

2、并联式UPS热备份系统
这是目前最常用的模式，固然成本不低，但是靠得住性对得起这个价值，所有是最最常用的并机方式，若是您还想再节俭一些Money，那就选取2+1并机方式：三台UPS并机，任何一台故障，都不会影响正常的供电。

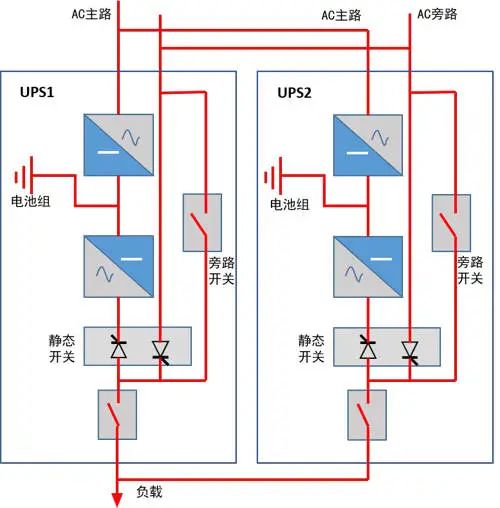

下面是1+1并机的道理图： 利益：
任一台UPS故障；，负载都能够由渣滓UPS承担；
正常工作时，负载由所有UPS分管，负载率低；
市电终场时，电池续航功夫为所有电池组的累加功夫。
弊端：
技术要求高、调试复杂，要求并机UPS的品牌、型号、规格齐全一致；
对各台UPS的输出同步性要求高，一旦分歧步产生环流，有可能导致短路故障。

3、旁路式UPS热备份系统

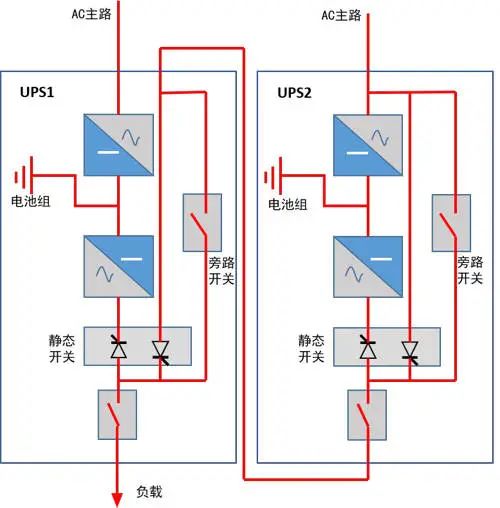

旁路式UPS冗余模式属于热备模式，即：在统一时刻只用一台UPS为负载提供电力，另一台等着，一旦运行着的主UPS故障，期待的UPS立即收受负载。道理如下： 利益：
易实现后期刷新，分歧品牌、分歧容量UPS都可组建；
可分隔维保，且保障维保时负载仍受UPS；；
运行效能高于串联式UPS；
市电终场时，电池续航功夫为两组电池组的累加功夫。
弊端：
UPS1的静态旁路开关为系统瓶颈，一旦故障可能导致负载断电；
UPS2持久空载运行，效能低；且电池组持久得不到放电，寿命降落。

4、串联式UPS热备份系统

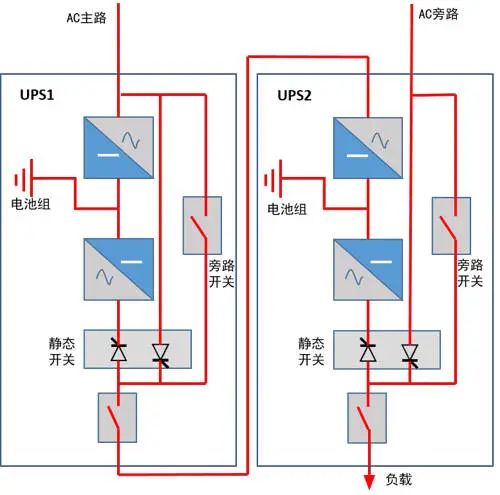

串联UPS 是早期冗余模式受UPS技术落后限度而采取的一种冗余模式，此刻已经不在使用，其道理如下： 利益：
任一台UPS故障；，负载都能够由渣滓UPS承担；
正常工作时，负载由所有UPS分管，负载率低；
设置独立STS静态切换开关，并设有STS的维建旁路便于守护，STS故障的靠得住性有所提高，降低风险点；
负载也可分散配置，降低风险系数。
弊端：
增设设备较多，2台UPS、2台STS、市电配电柜1台，必要占地面积较大,投资额较大。

5、单机在线式UPS
前面列举了并机冗余模式，最后看看UPS单机的道理： 利益：
系统构架单一，节造逻辑易实现，造价低。
弊端：
静态旁路开关为系统瓶颈，一旦故障可能导致负载断电；
整机故障需更换时必要停电（可通过增长表部旁路解决）；
维保时切换到旁路市电供电，负载不受；。

总结
目前，最常用的方式是方式“2”；要求更高的用户选取方式“1”；在现实利用中也常用到方式“3”，也仅仅在系统升级了，原来老UPS又能正常工作，抛弃了很惋惜，怎么办呢
？那就当个“热备”的角色为新UPS的旁路供电吧（UPS正常运行时旁路处于非供电期待状态）。
老话说得好：适合自己的才是对的，选好UPS，选好冗余方式，请凭据自己现实的必要，选好靠得住性与价值的平衡点。
