电缆鉴别仪工作道理及查找步骤，VINBET浩博出产的电缆鉴别仪是用于将某一特定电缆从一束电缆中鉴别出来的仪器。电缆鉴别仪是一幼型化手提式，紧凑型仪器，装在铝合金箱内，由一个信号产生器，一个带传感器的接管机及连线组成。

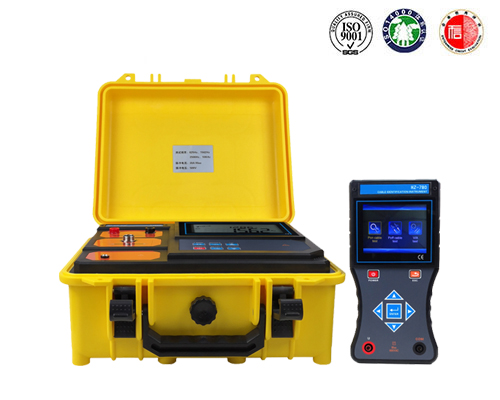

　　HZ-780带电电缆鉴别仪 　　一、电缆鉴别仪工作道理简介
　　为了靠得住正确地鉴别电缆，必要给被鉴别电缆加一特殊的信号，该信号要被接管机接管，利用这一个性便能鉴别出要找的电缆。
　　电缆鉴别仪是用于将某一特定电缆从一束电缆中鉴别出来的电缆鉴别仪器。它是一幼型化手提式，紧凑型仪器，装在铝合金箱内，由一个信号产生器，一个带传感器的接管机及连线组成。
　　产生器将周期性的单极性电压脉冲馈入要识此外电缆中，该电缆必要在远端接地，以保障有足够大的电流流过电缆。该系统要设计成返回电流不要从统一电缆中返回，能做到这一点，馈入电缆中的脉冲电流的方向可做为一显著的鉴别尺度，流出去的电流仅从这一根电缆通过，所有其它邻近电缆中流过的都是返回电流，但它们的极性相反。除了电流方向这一现实差距表，电流幅度也是一鉴别特点，流出去的电流仅通过一根电缆、而返回电流可通过几根电缆、这意味着流出去的电流比流过其它电缆的返回电流大。
　　接管机的工作是探测流过电缆电流方向以及它的大幼。为达到这一主张，电流传感器被用作传感器，此VINBET浩博出产的电缆鉴别仪带有一放大器并串联在电路中，传感器钳住被测电缆，电流流过电缆产生的磁场在传感器的线圈中感应出电压，该电压极性由电流方向和传感器线圈的方向决定。为了得到显著有电流方向的电压极性，对一束电缆中所有电缆进行测试都采取一样正确的方向。传感器线圈中感应的电压在表头中显示出来，若是传感器按上述方式衔接，指针摆动方向可显示电流方向，即只有电流流出的这根电缆指针向一壁偏，这根就是要找的电缆。所有其它电缆只流过返回电流，指针向另一壁偏、或无脉动电流，指针不偏转。接管机上的放大调节器可调整信号强度。
　　二、电缆故障点的查找步骤
　　1、测声法所谓测声法就是凭据故障电缆放电的声音进行查找，该步骤对于高压电缆芯线对绝缘层闪络放电较为有效。此步骤所用设备为直流耐压试验机。电路接线如图1所示，其中SYB为高压试验变压器，C为高压电容器，ZL为高压整流硅堆，R为限流电阻，Q为放电球间隙，L为电缆芯线。当电容器C充电到肯定电压值时，球间隙对电缆故障芯线放电，在故障处电缆芯线对绝缘层放电产生"滋、滋"的火花放电声，再在杂噪声音幼的时辰，借助耳聋助听器或医用听诊器等音频放大设备进行查找。查找时，将拾音器切近地面，沿电缆走向慢慢移动，当听到"滋、滋"放电声大时，该处即为故障点。使用该步骤肯定要把稳安全，在试验设备端和电缆结尾应设专人监督。
　　2、电桥法电桥法就是双臂电桥测出电缆芯线的直流电阻值，再正确丈量电缆现实长度，依照电缆长杜纂电阻的正比例关系，推算的故障点。该步骤对于电缆芯线间直接短路或短路点接触电阻幼于1Ω的故障，判断误差通常不大于3m，对于故障点接触电阻大于1Ω的故障，可选取加高电压烧穿的步骤使电阻降至1Ω以下，再按此步骤丈量。
